HURTIGPORTER
I en bygning, mellom f.eks. ulike avdelinger, er det iblant behov for hurtiglukkende porter for eksempel for å redusere innsyn eller tillate trucktrafikk uten at de forskjellige arbeidsmiljøene påvirker hverandre. Vår hurtiglukkende port Revolid er da et utmerket alternativ. Den åpner med 1,8 m/s og er med sin enkle og pålitelige konstruksjon et svært rimelig alternativ.
STYRKEN TIL EN HURTIGRULLPORT FRA PRIDO
- Utviklet og produsert i Sverige
- Langtidstestet for en million åpningssykluser
- Produseres på mål opp til 3500 x 3500 mm
- Åpningshastighet 1,8 m/s
- Enkel og rask å montere takket være få deler og skruefester
- Krever minimal side- og toppklaring, henholdsvis 100 mm og 500 mm
- Motorer og styremekanismer fra Europas største produsent, tyske GFA
- Lysgardin i åpningen for optimal sikkerhet og redusert påkjøringsrisiko
- Lave vedlikeholdskostnader
- Korte leveringstider og høy leveringssikkerhet
- CE-merket i henhold til Europa-standarden for porter EN13241
- 7 års garanti
- 2 års garanti på elektronikk
Revolid hurtigport
Bedriftspresentasjon
SIKKERHET
Sikkerhet har vært en viktig del i utviklingsarbeidet, og portene er utformet i samsvar med og CE-merket mot gjeldende portstandard EN13241. Portene leveres med lysgardin i åpningen. Når den er lukket, beskytter den mot muligheten for kontakt med portbladet og reduserer samtidig risikoen for kollisjonskader. Porten reverserer til full åpning når noe kommer i veien for lysgardinsonen.
Tekniske fakta om Revolid hurtigport
CE-merking Alle Revolid-porter CE-merkes mot Byggproduktforskriften, Maskindirektivet, Lavspenningsdirektivet og EMC-direktivet i henhold til gjeldende standard EN13241 Isolasjonsverdi hurtigport NPD (ingen verdi angitt, er laget for å plasseres innendørs). Lufttetthet NPD, i henhold til EN 1341 Mekanisk holdbarhet Dimensjonert og testet for 1.000 000 åpningssykluser i henhold til EN12605. Vanntetthet Klasse 0, i henhold til N12425. Vindlast Klasse 2, i henhold til EN12444 og EN12424.
Portblad Rivefast og vevarmert PVC-duk, 900 g/m2, tykkelse ca. 0,9 mm. Fås i 4 standardfarger. HF-sveisede kantlister som er fastsveiset i portdukens sider. Vindu Bunnbjelke Bunnkappe Sideprofiler Tetninger Portramme
1,0 mm klar PVC HF-sveiset i portbladet.
2-delt aluminiumsbjelke med en konstruksjon som tåler mindre påkjøringer uten å ta skade. Bunnbjelken inneholder også vekter som strekker ut portduken i lukket stilling.
70 mm høy bunnpakning av EPDM-gummi gir god tetning mot gulvet. Utformingen av bunnpakningen, bunnbjelken og portduken utgjør også en løsning som tetter helt ned i porthjørnene (ellers et vanlig problem med hurtigrulleporter). Heller ingen dyre komponenter som lett tar skade ved påkjøring. Personsikkerheten ivaretas ved hjelp av lysgardinen på sidene av porten.
Kraftige, stangpressede aluminiumsprofiler i en 2-delt utførelse som med automatikk skaper kabelkanaler for portens ulike styringer og motortilkoblinger, samtidig som de fungerer som styringer for portbladet.
Duken tetter i smale spor i sideprofilene. Alu-profil som reduserer åpningen mellom duk og vegg over porten.
Av minst 4 mm tykt stål eller minst 75 mm tykt tre.
Veggkonsoller og lager
Kraftige, galvaniserte, 5 mm tykke og laserskårne plater forberedt med avlange hull for enkel montering og justering. Kraftige kulelager som boltes i lagerbrakettene.
Styring
GFA TS971, frekvens 5/60 Hz, driftsspenning 1-faset 230–400 V, sikring 10–16 A, kapslingsklasse IP65, luftfuktighet opp til 93 % ikke-kondenserende. Temperaturområde fra -10 til +40 grader.
Motor
Frekvensstyrt motor GFA FI 4.250 1-faset 230 V, kapslingsklasse IP65, som ekstrautstyr. Innebygd brems/fangapparat som fallsikring. Temperaturområde fra –10 til +40
Lysgardin
Kapslet i aluminium og skrudd fast i sideprofil. 15 m kabling både på sender og mottaker, statusindikering med LED-lys.
Duktrommel
I stål, diameter 133 mm, med sveisede endelokk og akslinger. Se eget dokument med våre garantivilkår. Vedlikehold og service.
7 års garanti
Se eget dokument med våre garantivilkår. (2 års garanti på elektronikk)
Vedlikehold, service
Markedets laveste servicebehov. 1 gang hver 18. måned eller maks. 50 000 åpninger.

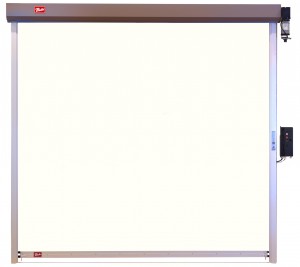

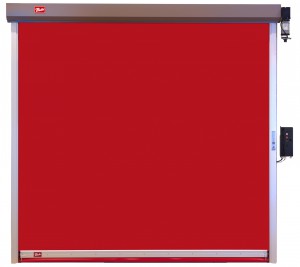

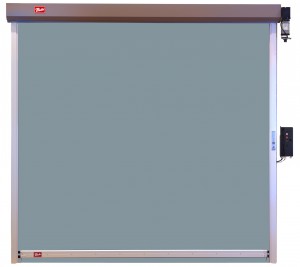

Fargekart for Revolid hurtigport
Fargen på en industriport er selvfølgelig svært avgjørende for bygningens totalinntrykk. Derfor leverer Prido hurtigport i flere standardfarger.
 |
 |
 |
 |
|---|---|---|---|
| RAL 3002 | RAL 9016 | RAL 5010 | RAL 7037 |
Vindusalternativer for Revolid hurtigport
1,0 mm klar PVC HF-svetsad i portuken.

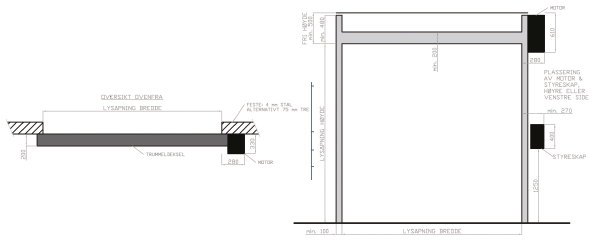

Portramme hurtigport
Motorer og styremekanismer til Revolid hurtigport kommer fra tyske GFA, Europas største og ledende produsent av portmaskineri. Løsningen tilbyr mange ulike muligheter, samtidig som den er både driftssikker Følgende funksjoner er standard: I tillegg til disse funksjonene er styremekanismen bl.a. også klargjort for følgende tilkoblinger: Styremekanismen kan også håndtere annet eksternt utstyr, for eksempel kodelås, kortleser, radar og sløyfedetektorer. Hvis man vil slusekoble flere porter, velger man styreskapet TS981. Revolid-porten kan da kobles funksjonelt til andre portvarianter med samme styremekanisme.
Radiomottaker med fjernkontroll Radar Trykknappanel og nøkkelbryter Kodelås og kortleser Trekksnoråpning Sløyfedetektor
Motorer og styremekanismer
og brukervennlig.
Miljøerklæring – Revolid hurtigport
Beskrivelse av selskap og produkt
Selskapet:
Med over 45 års solid erfaring, er Prido en av de ledende aktørene i sin bransje.
Selskapet jobber med utforming, utvikling, produksjon og markedsføring av industriportløsninger for bedrifter og andre portbrukere i Norden og Nord-Europa.
Målet er å levere bransjens beste og mest markedstilpassede utvalg.
[/fusion_text] Hovedkontor
Ansvarlig: Adm. dir. Josephine Stjärnerfält, 0512-295 88 Kontaktperson: Miljösamordnare Otto Claéson, 0512-295 85
Miljøarbeid: Selskapets miljøpolicy ligger på hjemmesiden. Den oppdateres jevnlig. Produktene: Revolid-porten er en hurtigrulleport med portblad av PVC-duk som rulles opp på en ståltrommel. Porten ledes i sideskinner av aluminium. Produksjonen skjer ved hovedkontoret i Tråvad utenfor Vara. Portens levetid beregnes til minst 15 år. Innholdsdeklarasjon: I tabellen under finner du informasjon om innholdet i Revolid. Fordi portene måltilpasses for de enkelte kundene, varierer størrelsen. For ytterligere informasjon om komponentene som brukes, ta kontakt med produsenten. Miljøprestasjonserklæring: Informasjonen om produktenes miljøprestasjon er delt opp i en produksjonsdel og en bruksdel. Produksjon: Ressursbruk: Forurensende utslipp: Annen informasjon:
Bruk: Transport: Installasjon: Demontering:
Emballering: Egenutslipp: Gjenvinning:
josephine@prido.se
otto.claeson@prido.se
De er alltid utstyrt med motor.
Angitt levetid gjelder under forutsetning av at produktet brukes under forholdene det er ment for, og at det vedlikeholdes i henhold til vedlikeholdsinstruksene i portens brukerhåndbok.
Tabellen viser innholdet i den vanligste utførelsen – 3000 mm x 3000 mm.
Materiale
Mengde
Stål
75,7 kg
Aluminium
36,8 kg
Gummi
1,6 kg
Plast PVC-duk
12,0 kg
Annen plast
1,51 kg
Motor
23,2 kg
Elektronikk
2,17 kg
– Strømforbruk ca. 103 kWh/port.
– Ingen målbare utslipp.
– Farlig avfall: ikke noe
– Annet avfall: Restprodukter i form av stål- og aluminiumrester samt PVC-duk, forekommer i produksjonen. Disse klassifiseres ikke som farlig avfall, men kan gjenvinnes eller deponeres uten restriksjoner.
– Kjemikalier som brukes i produksjonen: maling til overflatebehandling og korrosjonsbeskyttelse av duktrommel, ca. 50 g/port.
– Transporten av de ferdige portene til kunden, skjer kun med bil.
– Portene måltilpasses etter kundens ønsker. Til montering trengs stige, stillaser og i enkelte tilfeller sakselift, samt håndverktøy som boremaskin og skrutrekker.
De brukte delene kan demonteres for hånd med vanlig håndverktøy.
– Innpakking gjøres på stativ. Stativet består av en palle med stendere av tre. Portene emballeres med plastbånd, beskyttelsesplast og strølekter i ekspandert polystyren.
– Ingen kjente.
Metallet kan materialgjenvinnes. Tre-, plast- og gummirester kan energigjenvinnes.
