LEDDHEISEPORTER
Leddheiseporter fra Nederlandske Alpha Deuren er et resultat av den mest moderne designen og produksjonsteknologien som er tilgjengelig innen konseptet leddheiseporter. De er robuste og ekstremt slitesterke.
HVORFOR EN LEDDHEISEPORT?
- Lages etter mål i en rekke ulike utførelser
- Motorer og styringer fra Europas største og ledende produsent, tyske GFA
- Torsjonsfjærer som er dimensjonert for 30 000 åpningssykluser
- Utmerket kombinasjon mellom isolering og lydabsorbering
- Perfekt kombinasjon av pris, ytelse og applikasjonsalternativer
- Portene er utformet og CE-merket i samsvar med gjeldende portstandard EN 13241.
- Korte leveringstider og høy leveringssikkerhet
- Korta leveranstider och hög leveranssäkerhet
- 2 års garanti
FLEKSIBILITET ER ALT

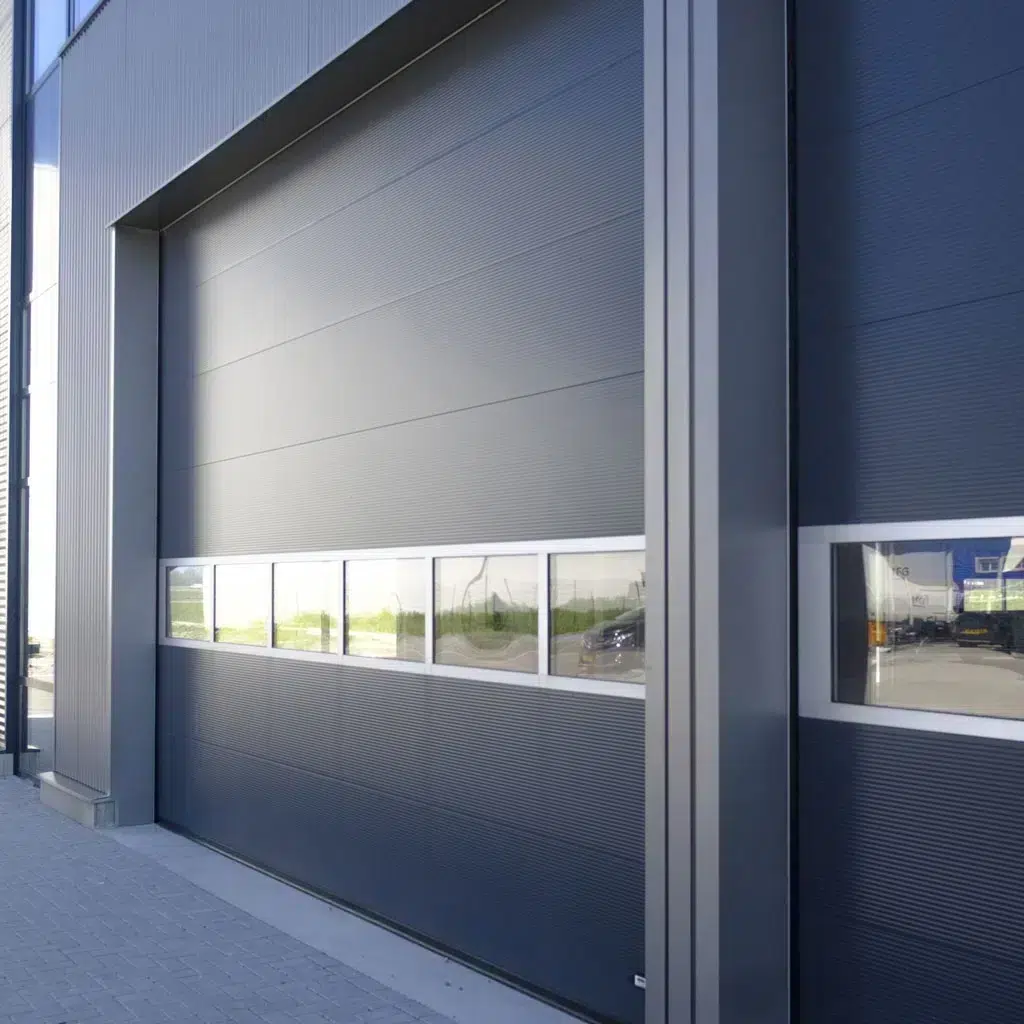

ISO 40 leddheiseport er designet og produsert med den nyeste teknologien. Finishen er robust og detaljert som de innkapslende sluttstykkene i metall- aluminium, forsterkningsprofilene og de anodiserte aluminiumprofilene, noe som ikke kan sees fra utsiden. Fleksibilitet er alt i produksjonsprosessen. Det er en ekte multi-tasker som perfekt kombinerer pris, ytelse og tilleggsutstyr.
Leddheiseporten ISO 40 er Alphas mest populære port, en moderne konstruksjon som kombinerer utmerket varmeisolering og lydabsorberende takket være deres mikroprofiler. Valget av design og materialer er uendelige, noe som betyr at porten alltid kan konfigureres perfekt for å møte dine ønsker. Mange typer innebygde vinduer samt forskjellige høyder og bredder er inkludert i ISO 40 serien, samt 12 Alpha-standard RAL-farger.
Leddheiseporten fra Nerderlanske Alpha Deuren er robuste og usedvanlig holdbare. Gjennom og bruke ulike portseksjonshøyder på panelene kombinert med ulike høyder på topprofilen av naturlig anodisert aluminium, tilpasses porthøyden optimalt til hver åpning.
Alpha-produktene er gjenstand for konstant og intensiv holdbarhetstesting. I disse testene åpnes og lukkes prototypene 30 000 ganger, hvoretter de evalueres av eksperter. Denne konstante oppmerksomheten på kvalitet og sikkerhet har båret frukter, og våre leddheiseporter og deres fysiske egenskaper er helt EN13241-1-kompatible og er integrert TÜV Nord-sertifisert.
Tekniske fakta – Alpha, leddheiseporter
CE-merking
Alle leddheiseporter CE-merkes i tråd med byggevareforordningen i samsvar med gjeldende
standard EN13241. Motordrevne CE-merkes også i samsvar med maskindirektivet,
lavspenningsdirektivet og EMC-direktivet.
Isoleringsverdi
U-verdi ISO 40 mm seksjonsport
5000 x 5000 mm: 1,02 W/m2K
U-verdi for ALU 40 mm seksjonsport
5000 x 5000 mm: 3,87 W/m2K
U-verdi ISO 60 mm seksjonsport
5000 x 5000 mm: 0,77 W/m2K
U-verdi ISO 80 mm seksjonsport
5000 x 5000 mm: 0,49 W/m2K
Lufttetthet
Klasse 2, i samsvar med EN12426.
Vanntetthet
Klasse 2 i samsvar med EN12425.
Vindbelastningskapasitet
Klasse 3 i samsvar med EN12444 og
EN12424.
Sikkerhet og sertifisering
Sikkerhet har vært en viktig del av utviklingsarbeidet, og portene er utformet og CE-merket
i samsvar med gjeldende portstandard EN13241.
For eksempel er portene utstyrt med:
– beskyttelse mot vaierbrudd
– beskyttelse mot fjærbrudd
– beskyttelse mot vaierslakk på motoriserte porter
– avsporings- og fingersikre skinner
– fingersikre seksjonsskjøter på porter som er lavere enn 2,5 m
– optisk klemsikringslist på motoriserte porter
– overbelastningsvern som forhindrer at man «blir med» porten opp.
Plass på sidene
Min. 250 mm plass fra portåpning ved motorsiden. Andre mål i samsvar med standard for leddheiseporten.
Åpningshastighet
Varierer avhengig av portstørrelse og beslagsalternativ. Standardmotorene går med 24 o/min, noe som tilsvarer 0,15–0,25 m/s. De turtallsstyrte motorene kan kjøres med 65 o/min ved åpning og 30 o/min ved stenging ned til 2,5 meters åpning.
Nødmanøvrering
Manuelt med håndkjetting, koblingsbryter, integrert i motoren.
Driftsspenning, strømforsyning
Trefase, 400 V, T10A via CEE-kontakt som er koblet til som standard.
Frekvensstyrte motorer trefase 400 V.

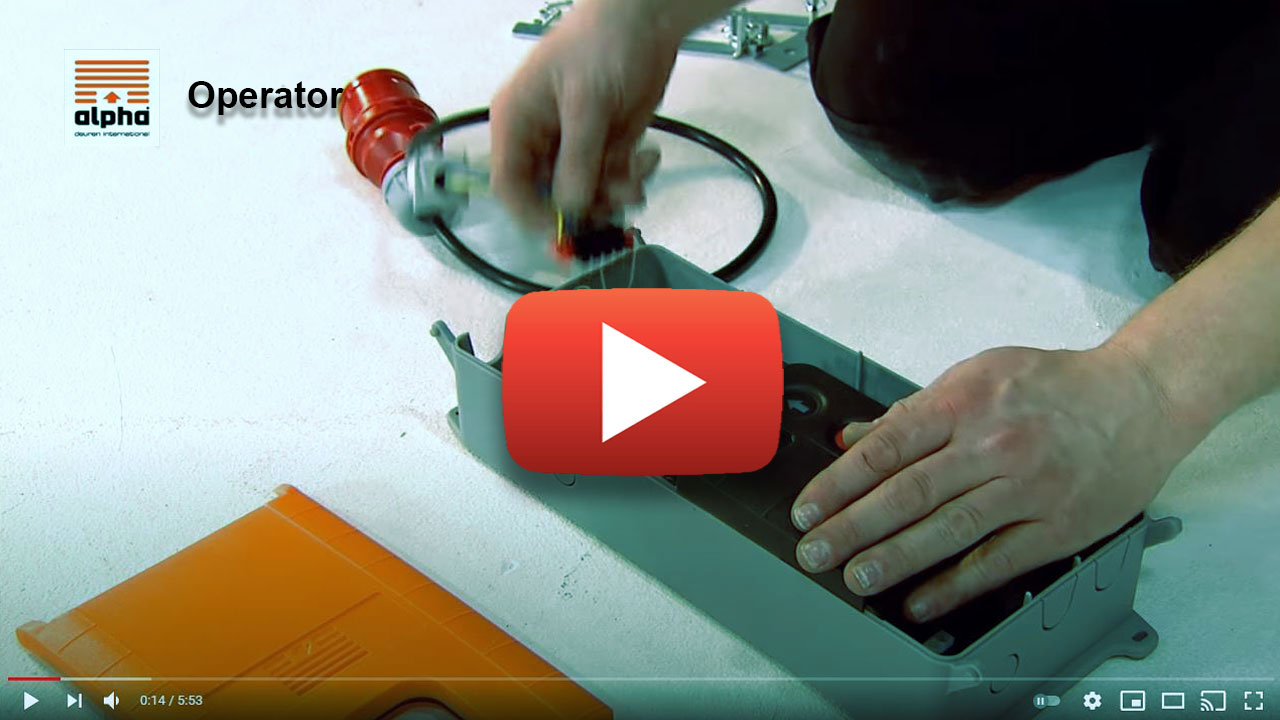

Motor, beskyttelsesklasse
Trefase elmotor på 0,37 kW 50Hz. Kapslingsgrad IP65. Temperaturområde fra –10 til +40 °C. Motorfeste medfølger.
Frekvensstyrt motor (ekstrautstyr)
Enfase 230 V, kapslingsgrad IP65
Kabling
Komplett ledningsnett med plug-in-kontakter. Optisk klemsikring med koblingsboks montert på port. Spiralkabel med plug-in-kontakter og fester. Mikrobryter til lås med tilkobling til styreskap via spiralkabel.
Ekstra sikkerhetsfotocelle
Leveres når bruksområde og plassering krever det.
Vindu – Alpha, leddheiseporter
ISO-seksjonsportene kan utstyres med pleksiglassvindu for mer naturlig lys og forbedret sikkerhet. Standardvinduene er avlange, med rette eller avrundede hjørner og enkelt eller isolert dobbeltvindu.

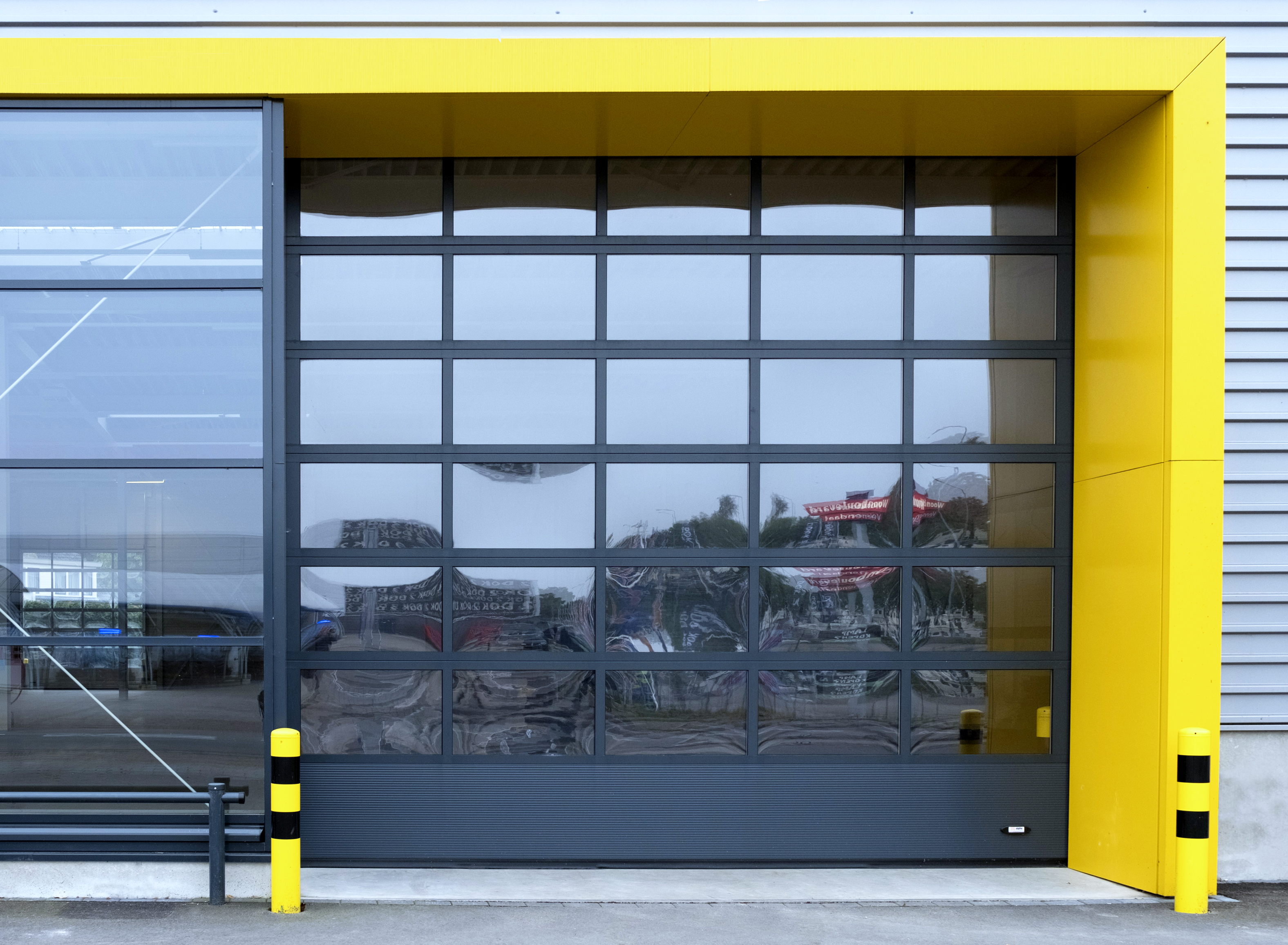

| Aluport med heldekkende vindu | Aludel med vindu |
 |
 |
Farger – Alpha leddheiseporter
En industriports farge er naturligvis svært viktig for bygningens totalinntrykk.
| Alphas interne sortiment består av tolv vanlige RAL-farger, kontakt Prido for flere farger. |  |
|---|
| RAL 3000 | RAL 5003 | RAL 5010 | RAL 6009 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 7005 | RAL 7016 | RAL 8014 | RAL 9002 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 9005 | RAL 9006 | RAL 9007 | RAL 9010 |
|---|---|---|---|
 |
 |
 |
 |
Prosjekteringsveiledning – Alpha, leddheiseporter
Skinnesystemet for Alpha-porten er unikt når det kommer til profilenes utforming, materialvalg og finish. Brukerens sikkerhet, slitestyrke og pålitelighet er de viktigste punktene når skinnesystemene blir konstruert.

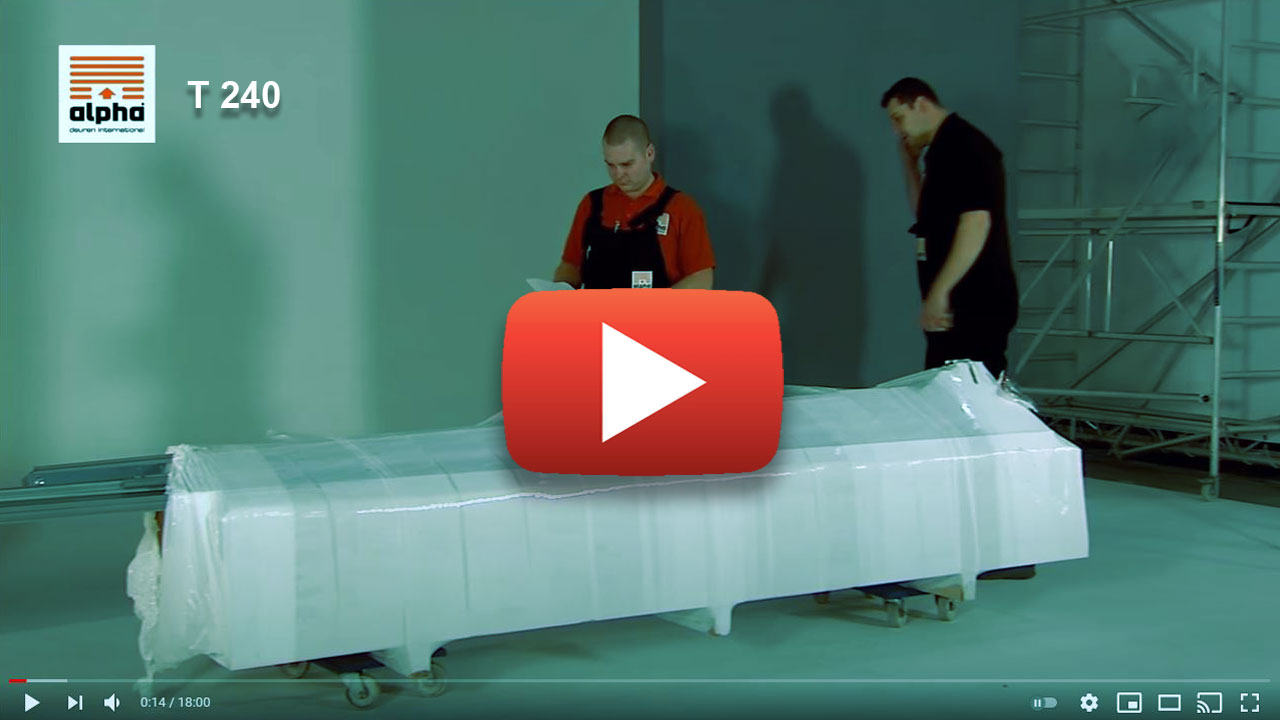

T 240
Lav løfting
A = 240 mm
B = daghøyde + 1000 mm
Bredde maks. 6500 mm
T 340
Lav løfting
A = 350 mm
B = daghøyde + 750 mm
Bredde maks. 6500 mm

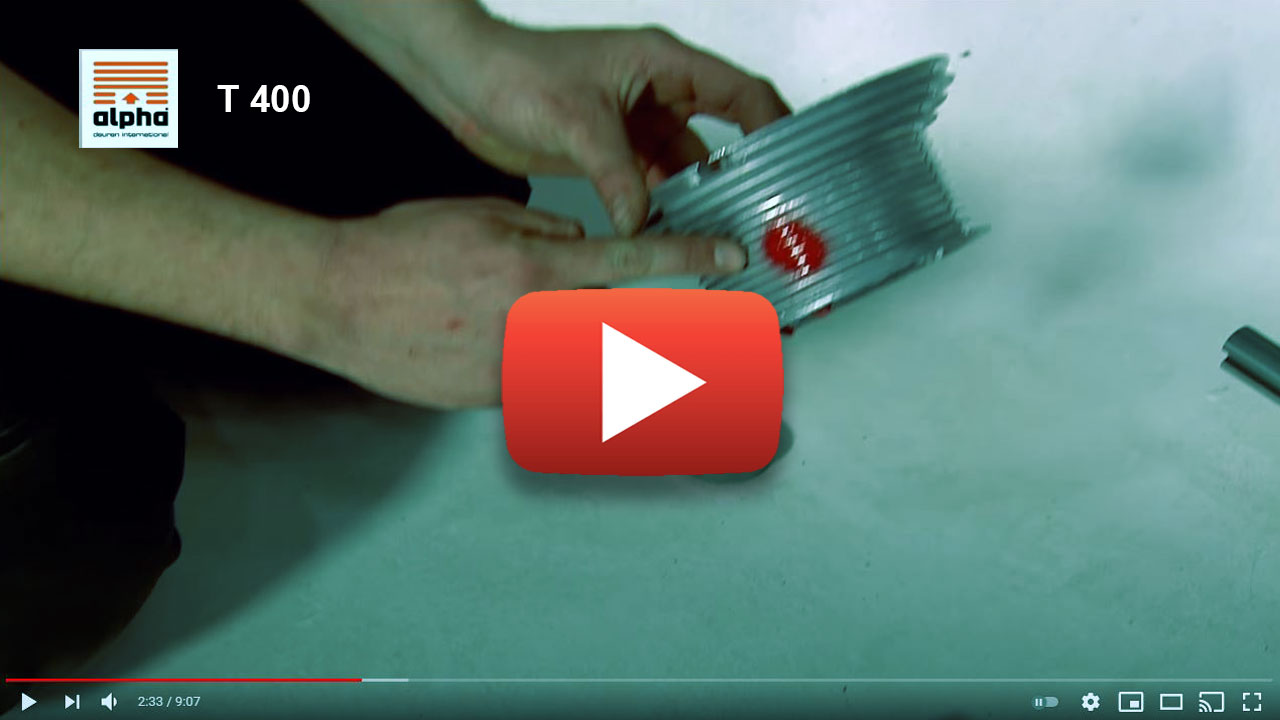

T 400
Høy løfting
A = løft + 400 mm
B = daghøyde – løft + 600 mm
T 400 hF
Høy løfting
A = løft + 400 mm
B = daghøyde – løft + 600 mm
Lyft min. 1 450 mm

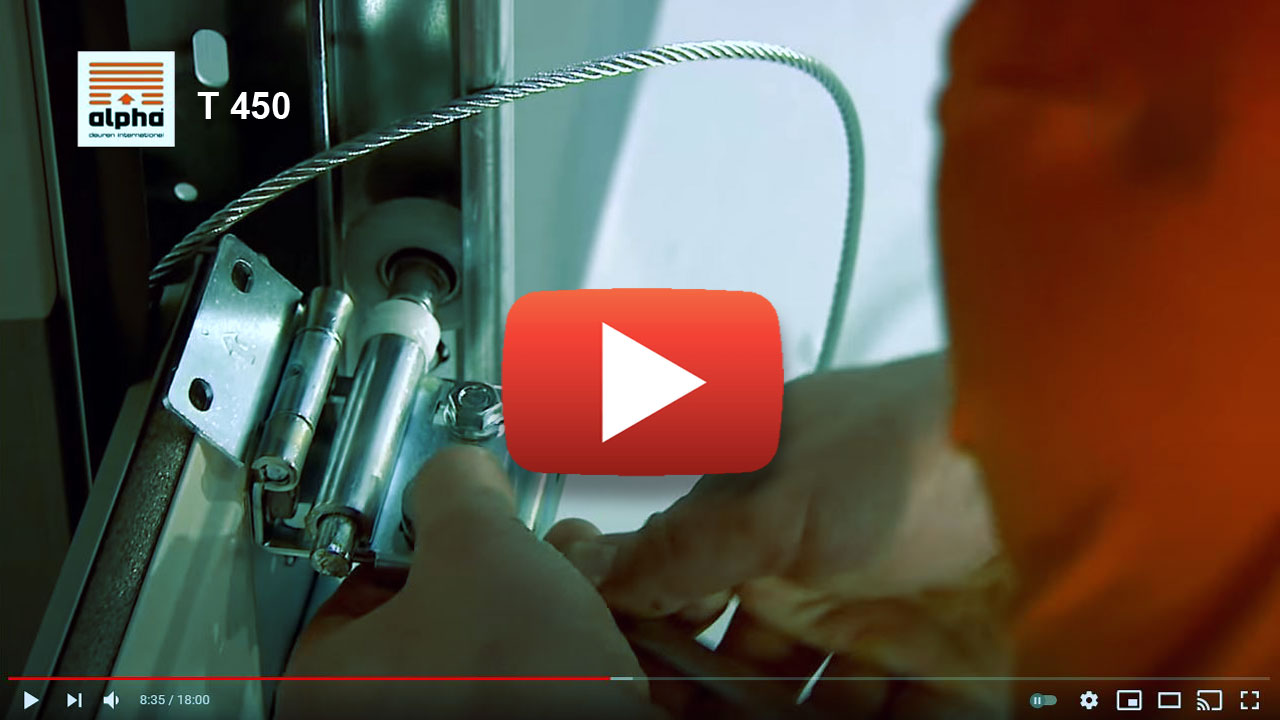

T 450
Standardløfting
A = 430–510 mm
B = daghøyde + 650 mm
T 500
Vertikal løfting
A = daghøyde + 560 mm

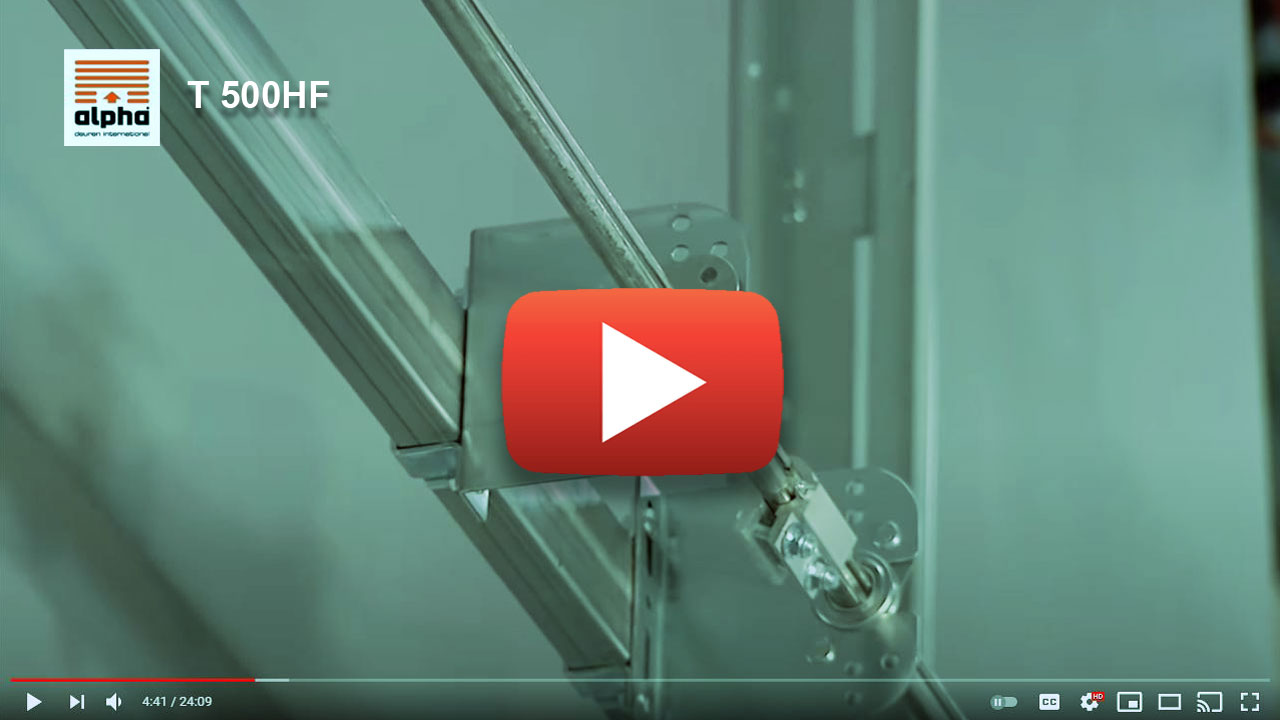

T 500 hF
Vertikallyft med nedsänkt fjäderpaket
A = daghøyde + 400 mm
Bredde maks. 4500 mm
Skinnesystem og beslag – Alpha, leddheiseporter
Skinnesystemet for Alpha-porten er unikt når det kommer til profilenes utforming, materialvalg og finish.
Brukerens sikkerhet, slitestyrke og pålitelighet er de viktigste punktene når skinnesystemene blir konstruert.
Alt produseres ved Alpha-Deurens egen fabrikk ved hjelp av den nyeste teknologien. Materialet er galvanisert, og alt er montert med skruer og muttere for å forenkle vedlikeholdsarbeidet.
Portene kan også leveres med beslag for stallmiljøer og vaskehaller.
