Visse bygg krever Garasjeport med ekstra klasse. Bygg der design, funksjon og økonomi er like viktige aspekter å ta hensyn til. Som navnet antyder, er Ecolid et virkelig økonomisk og miljømessig sterkt alternativ, som samtidig har høy finish og minimale vedlikeholdsbehov. Så hvis du trenger en godt isolert, rimelig og stilig Garasjeport eller slagport, trenger du ikke lete lenger.
STYRKEN TIL EN Garasjeport FRA PRIDO
- Nordens mest solgte Garasjeport
- Utviklet og produsert i Sverige
- Langtidstestet for 1 million åpningssykluser
- Lave vedlikeholdskostnader
- Design og finish i toppklasse
- Korte leveringstider og høy leveringssikkerhet
- Omtrent 40% bedre U-verdi enn rammebygde Garasjeport
- Lufttetthetsklasse 4, luftlekkasje 1,8 m3/m2 h iht. EN12426
- Enkel og rask å montere og demontere
- Krever minimale side- og overhøyde
- 7 års garanti
- Rustbeskyttelse i toppklasse
- Alle klemmerisiko elimineres
- CE-merket i henhold til den europeiske standarden for porter EN13241
- Produsert på bestilling i en rekke design
Produktfilm: Ecolid
Produktfilm: PriDrive
Montasjeintroduksjon
Ecolid før montering
MANUELL ELLER MOTORDREVET Garasjeport?
Pridos salgsstrategi er å levere høy kvalitet til riktig pris. I motsetning til mange andre Garasjeport produsenter er vi ikke interessert i ettermarkedet. Målet vårt er ikke å selge service, men å levere kvalitet helt fra starten. Porten i sortimentet som lever opp til strategien vår på best måte, er den manuelle Garasjeport. Hvorfor det?
En manuell Garasjeport fra Prido er et holdbart kjøp. Garasjeporten er utformet for å vare lenge. Porten er langtidstestet for en million åpningssykluser. Riktig montert er den nærmest uslitelig. Holdbarhet handler ikke bare om livslengde. Sandwichkonstruksjonen gir også en U-verdi som er omtrent 40 % bedre enn for rammebygde Garasjeporter.
Garasjeporten er driftssikker. All ære til elektronikk og automatikk, men den varer ikke evig og kan også være følsom for ytre påvirkninger. En manuell Garasjeport vil i utgangspunktet aldri skape problemer. Prido selger 14 000 porter i året og har 50 års erfaring i bransjen. Tro oss – vi vet at det er forskjell mellom ulike typer industriporter.
En manuell Garasjeport er enkel å åpne og lukke, selv når porten er 7 meter bred og 6 meter høy, takket være en gjennomtenkt konstruksjon.
Vedlikeholdskostnaden er ekstremt lav. Når du investerer i en industriport, må du være oppmerksom på vedlikeholdskostnadene, dvs. hva det koster å eie porten. For noen porttyper er kjøpsprisen bare en liten del av den totale kostnaden. Mange portprodusenter anbefaler serviceintervaller på 6–12 måneder, og hvert servicetilfelle kan være kostbart. Vi tør påstå at den manuelle Garasjeporten vår i utgangspunktet er vedlikeholdsfri. I normale industrielle miljøer er det ikke nødvendig med vedlikehold. I miljøer med ekstra mye smuss kan det være nødvendig med vasking for å opprettholde rustbeskyttelsen. Det kreves ikke spesialkompetanse for pleie og vedlikehold.
Garasjeport er synonymt med sterkt redusert risiko for påkjørselsskader. Menneskets synsfelt er større i horisontal retning enn vertikal. Vertikalt kan synsfeltet dessuten begrenses av f.eks. taket på et kjøretøy. Garasjeportens bevegelse sideveis gjør at antallet påkjørselsskader med knuste bunnseksjoner og svært kostbare reparasjoner nærmest faller bort. Hvis det mot formodning skulle skje et uhell, er det ekstremt enkelt å bytte dørblad i en Garasjeport. I motsetning til for eksempel en leddheiseport kreves det ingen porttekniker for å utføre utskiftingen.
Garasjeporten er utformet for enkel og rask montering. En manuell port kan monteres av den nevenyttige, selv uten spesialkunnskap. Hvis du vil ha hjelp med monteringen, har Prido imidlertid velutdannede montører over hele Sverige. Siden monteringen er så enkel, vil monteringskostnadene være betydelig lavere enn for andre typer industriporter.
Foldedøren passer i de fleste døråpninger, fordi den krever minimal side- og toppklaring og er tilgjengelig med åpning både innover og utover.
MANUELL ELLER MOTORDREVET Garasjeport?
Pridos salgsstrategi er å levere høy kvalitet til riktig pris. I motsetning til mange andre portprodusenter er vi ikke interessert i ettermarkedet. Målet vårt er ikke å selge service, men å levere kvalitet helt fra starten. Porten i sortimentet som lever opp til strategien vår på best måte, er den manuelle Garasjeporten. Hvorfor det?
En manuell Garasjeport fra Prido er et holdbart kjøp. Garasjeporten er utformet for å vare lenge. Porten er langtidstestet for en million åpningssykluser. Riktig montert er den nærmest uslitelig. Holdbarhet handler ikke bare om livslengde. Sandwichkonstruksjonen gir også en U-verdi som er omtrent 40 % bedre enn for rammebygde Garasjeporter.
Garasjeporten er driftssikker. All ære til elektronikk og automatikk, men den varer ikke evig og kan også være følsom for ytre påvirkninger. En manuell Garasjeport vil i utgangspunktet aldri skape problemer. Prido selger 14 000 porter i året og har 50 års erfaring i bransjen. Tro oss – vi vet at det er forskjell mellom ulike typer industriporter.
En manuell Garasjeport er enkel å åpne og lukke, selv når porten er 7 meter bred og 6 meter høy, takket være en gjennomtenkt konstruksjon.
Vedlikeholdskostnaden er ekstremt lav. Når du investerer i en industriport, må du være oppmerksom på vedlikeholdskostnadene, dvs. hva det koster å eie porten. For noen porttyper er kjøpsprisen bare en liten del av den totale kostnaden. Mange portprodusenter anbefaler serviceintervaller på 6–12 måneder, og hvert servicetilfelle kan være kostbart. Vi tør påstå at den manuelle Garasjeporten vår i utgangspunktet er vedlikeholdsfri. I normale industrielle miljøer er det ikke nødvendig med vedlikehold. I miljøer med ekstra mye smuss kan det være nødvendig med vasking for å opprettholde rustbeskyttelsen. Det kreves ikke spesialkompetanse for pleie og vedlikehold.
Garasjeport er synonymt med sterkt redusert risiko for påkjørselsskader. Menneskets synsfelt er større i horisontal retning enn vertikal. Vertikalt kan synsfeltet dessuten begrenses av f.eks. taket på et kjøretøy. Garasjeportens bevegelse sideveis gjør at antallet påkjørselsskader med knuste bunnseksjoner og svært kostbare reparasjoner nærmest faller bort. Hvis det mot formodning skulle skje et uhell, er det ekstremt enkelt å bytte dørblad i en Garasjeport. I motsetning til for eksempel en leddheiseport kreves det ingen porttekniker for å utføre utskiftingen.
Garasjeporten er utformet for enkel og rask montering. En manuell port kan monteres av den nevenyttige, selv uten spesialkunnskap. Hvis du vil ha hjelp med monteringen, har Prido imidlertid velutdannede montører over hele Sverige. Siden monteringen er så enkel, vil monteringskostnadene være betydelig lavere enn for andre typer industriporter.
Foldedøren passer i de fleste døråpninger, fordi den krever minimal side- og toppklaring og er tilgjengelig med åpning både innover og utover.
Logistikksenter
Manuelle Garasjeporter som sikrer lave driftskostnader
Industri
Nordens mest solgte Garasjeport til industrimiljø
Servicelokal
Motoriserte dører med høy driftssikkerhet og rask åpning
Lantbruk
Robuste Garasjeporter med rustbeskyttelse i toppklasse
Logistikksenter
Manuelle Garasjeporter som sikrer lave driftskostnader
Industri
Sveriges mest solgte port til industrimiljø
Servicelokal
Motoriserte dører med høy driftssikkerhet og rask åpning
Lantbruk
Robuste Garasjeporter med rustbeskyttelse i toppklasse
GarasjeportER MED MOTOR
Motoriserte Industriporter har funnets lenge, men vår nye PriDrive løsning gir deg som porteier radikalt forbedret forutsetninger. Motorisert industriport har tidligere enten vært en dyr investering eller gitt et kostbart eierskap til at det nå blir det åpenbare industriport alternativet.
PriDrive Standard
En sterkt redusert investeringskostnad sammenlignet med andre motoriserte Garasjeporter på markedet. PriDrive standard har en åpnings- og lukketid på omtrent 11 sekunder. Den er tilgjengelig i 3-delt og 4-delt design. På PriDrive er det mulig å koble ut motoren direkte fra gulvnivå for manuell drift.
Max bredde: 5040 mm
Max høyde: 4800 mm
Max åpning: 23,15-23,75 kvm
Min sideplass: 390 mm
Min overhøyde: 420 mm
PriDrive Boomerang
PriDrive med boomerangbeslag reduserer den nødvendige sideplass til 290 mm og gir samtidig muligheten til å koble ut motoren direkte fra gulvnivå for manuell drift. Boomerangbeslag er bare tilgjengelig på firedelt port.
Max bredde: 4500 mm
Max Høyde: 4800 mm
Max åpning: 21,6 kvm
Min sideplass: 290 mm
Min overhøyde: 420 mm
Teknisk fakta for Garasjeport
CE-Märkning Isolervärde Lufttäthet Mekanisk hållbarhet Vattentäthet Vindlastkapacitet Säkerhet
Beslag montert på portbladene Vindu Innfelt gangdør Håndtak til Garasjeport Isolering Karmgjenger Løftende hengsler (ekstrautstyr) Mellomhengsler Portblad
Portrammer Av stål, betong eller tre. Minst 6 mm stål Stallpakke Styreskinner og konsoller sikkerhet Tetninger Oppstillingsbeslag Overflatekledning 7 års garanti Vedlikehold, service Lås
Portene CE-merkes i samsvar med Byggproduktförordningen i henhold til gjeldende standard EN13241.
U-verdi 1,34 W (m2/K) på en heldekket 5×5 m port, eller 1,47 W/(m2/K) med 1 vindusrad type B1, beregnet i henhold til EN12428.
Klasse 4, 1,8 m3/m2 h, i henhold til EN12426.
Dimensjonert og testet for 1.000.000 åpningssykluser i henhold til EN13241.
Klasse 3 i henhold til EN12425.
Klasse 2, 3, 4 eller 5 avhengig av størrelse. Testet og klassifisert i henhold til EN12444 og EN12424.
Våre motordrevne porter oppfyller selvfølgelig
alle gjeldende sikkerhetskrav og standarder.
Alle klemfarer er konstruksjonsmessig eliminert allerede
fra start, og er dermed fullt ut konverterbare
til motordrift uten ekstra beskyttelse. Optisk
klembeskyttelse integrert i portens midttetninger
og ekstra sikkerhetsfotocelle for plassering i
portåpningen, er standard. I tillegg til disse
funksjonene har motoren/styremekanismen en belastningsvakt
for ekstra personbeskyttelse. Gummilistene
er utformet for å eliminere klemfaren mellom
portblad/portblad og portblad/vegg.
Hvert blad har minst 3 bærende beslag for å
hindre portnedfall.
Av galvanisert stål eller aluminium. På utadslående porter er stålbeslagene også pulverlakkert
Argongassfylte D4-12 isolerglassruter i seks
forskjellige standardstørrelser. Standard brysthøyde
ca. 1070 mm. 7 års garanti mot kondens
mellom glasslagene. Vinduskarmer av
naturanodiserte aluminiumprofiler med
brutte kuldebroer.
Kan leveres i samtlige utførelser.
Slår alltid utover. Plasseringen styres av
portalternativet, se prosjekteringsveiledning.
Min. porthøyde 2800 mm for at gangdør
skal kunne monteres. Åpningen for
gangdøren styres av bredden på portbladene, og
kan bli så liten som 567 mm.
Minste portbladbredde med innfelt gangdør
er 770 mm. Låshus Dorma DL 919-50.
Håndtak i naturanodisert aluminium.
50 mm freonfri polyuretancelleplast.
Flerdimensjonalt justerbare stålgangjern. Galvanisert på porter som slår inn, og galvanisert og pulverlakkert på dem som slår ut. Smørefrie teflonhylser. Skrus i portrammen.
Hever porten under åpningsbevegelse, med 10
mm. Egnet ved ujevne gulv. God tetning
når lukket, og gir en myk og smidig åpningsbevegelse
uten unødvendig slitasje på slepelist.
Naturanodisert aluminium. Smørefrie
teflonhylser.
Prosesslaminerte sandwichpaneler.
Tykkelse 50 mm. Maks størrelse på de enkelte portbladene
1250 x 6000 mm. Ramme for innfesting
av gummilister m.m., av naturanodiserte
aluminiumprofiler. Innstøpte stålforsterkninger
som festepunkter for hengsler,
styremekanismer m.m.
rundt enkeltportblad > 6 m2. Ellers minst 3 mm
stål hvis den slår innover, og minst 4 mm
hvis den slår utover. Tre forskjellige skruesett avhengig av
rammetype.
Porter for vaskehaller eller stallmiljøer krever
en spesiell komponentpakke som gir ekstra
rustbeskyttelse, for at garantiene skal gjelde.
Kan ikke ettermonteres.
Av stål, varmgalvaniserte og justerbare.
Skrus fast i portrammen.
Gummilister utformet slik at klemfaren elimineres mellom portblad/portblad og portblad/vegg. Optiske klembeskyttelseslister i stengekant på motordrevne Garasjeporter. Samtlige motordrevne Garasjeporter har en ekstra fotocelle på foldesiden. Minst 3 bærende beslag per Garasjeport for å hindre at porten faller ned.
Av aldringsbestandig EPDM-gummi.
Utformingen overholder kravene i EN12453
uten ekstra vern.
Automatisk låsing i åpen stilling enten
porten slår innover eller utover.
Inn- og utside av varmgalvanisert stålplate.
Lakkert med 25 μm polyesterlakk.
Se eget dokument med våre
garantivilkår.
Markedets laveste servicebehov.
1 gang hver 18. måned eller ved maks 25 000
åpninger for motordrevne porter.
Garasjestendere for innvendig låsing med hengelås. Hvis sylinderlås er nødvendig på innsiden og utsiden, er Prido Fix 480 (tilleggsutstyr) tilgjengelig.
Teknisk fakta for Garasjeport motordrivne
CE-merking Isoleringsverdi Lufttetthet Mekanisk holdbarhet Vanntetthet Vindbelastningskapasitet Sikkerhet
Beslag montert portbladene Vindu Innfelt gangdør Mellomgangjern Karmgangjern Portblad Isolering Portrammer Styreskinner og konsoller Tetninger Størrelse-PriDrive Standard Størrelse-PriDrive Boomerang
Garanti Vedlikehold, service Motor og gir Driftsstrøm Matespenning Frekvens Turtall utgående aksel Åpne- og lukkehastighet Styring Kategori iht. EN13849-1 Ekstern sikring per fase Interne sikringer – motor Interne sikringer – Styring Energiforbruk – Styring Temperaturområde Kapslingsklasse Intermittens
Alle Ecolid-porter CE-merkes i forhold til
Byggproduktförordningen i samsvar med den
gjeldende standarden EN13241. Motordrevne porter
CE-merkes også i forhold til maskindirektivet,
lavspentdirektivet og EMC-direktivet.
U-verdi 1,57 W/(m2/K) på en heldekket 4x4m port
eller 1,77 W/(m2/K) med 1-glassrekke type B1,
beregnet iht. EN12428.
Klasse 4, 1,8 m 3 /m 2 h, iht. EN12426.
Dimensjonert og testet for 1.000.000 åpningssykluser iht.EN13241.
Klasse 3 iht. EN12425.
Klasse 2, 3, 4 eller 5, avhengig av størrelse.
Testet og klassifisert iht. EN12444 og EN12424.
Våre motordrevne porter oppfyller selvfølgelig alle
gjeldende sikkerhetskrav og standarder.
Alle klemfarer er eliminert allerede i utgangspunktet.
Optisk klembeskyttelse integrert i portens midttetninger,
og ekstra sikkerhetsfotocelle til plassering i portåpningen
er standard. I tillegg til disse funksjonene har motor/styring
en belastningsvakt for til personbeskyttelse.
Gummilister utformet slik at klemfare elimineres mellom
portblad/portblad og portblad/vegg. Minst 3 bærende
beslag per blad for å hindre nedfall.
Av galvanisert stål eller aluminium
Argongassfylte D4-12 isolerglassruter i seks ulike standardstørrelser.
Standard brysthøyde ca. 1 070 mm. 7 års garanti mot kondens mellom
glasslagene. Vinduskarmer av naturanodiserte aluminiumsprofiler
med brutte kuldebroer.
Kan fås i samtlige varianter.
Alltid utadgående. Plasseringen styres av portalternativet,
se prosjekteringsveiledning. Min. porthøyde 2 800 mm for
at gangdør skal kunne monteres. Åpningen for gangdøren
styres av portbladbredden og kan bli ned mot 567 mm.
Min. portbladbredde med innfelt gangdør er 770 mm.
Låskasse Dorma DL 919-50.
Naturanodisert aluminium. Smørefrie teflonhylser.
Av stål, galvaniserte og flerdimensjonalt justerbare. Smørefrie teflonhylser. Skrus i portrammen.
Prosesslaminerte sandwichpaneler. Tykkelse 50 mm. Ramme for innfesting av gummilister m.m. av naturanodiserte aluminiumsprofiler. Innstøpte stålforsterkninger som festepunkter for gangjern, styringer m.m.
50 mm freonfri polyuretancelleplast.
Av stål, overligger min. 6 mm tykkelse, sideben min.
4 mm tykkelse.
Av stål, varmtgalvaniserte og justerbare. Skrus i portrammen.
Av aldringsbestandig EPDM-gummi.
Utformingen oppfyller kravene i EN12453 uten ekstra beskyttelse.
Maks. bredde: 5 040 mm
Maks. høyde 4 800 mm
Maks. åpning: 23,15 – 23,75 kvm (avhengig av utforming).
Maks. bredde: 4500 mm
Maks. høyde 4800 mm
Maks. åpning: 21,6 kvm (avhengig av utforming).
7 år på porten og mekaniske komponenter.
2 år på elektronikk.
Se eget dokument med våre garantivilkår.
Markedets laveste servicebehov.
1 gang hver 18. måned eller maks. 30 000 åpninger.
Prido PriDrive
1,10 A
3x400V+N+PE
50 Hz
Ca. 2,0 RPM
Standard: ca. 11 sekunder firedelt, ca. 10 sekunder tredelt
Boomerang: ca. 13 sekunder
Prido PriDrive
Pl”c” kategori 3
10-16 A
3×2,5A treg 5×20 mm, bryteevne 1500A
1x1A trög 5×20 mm
5 W
Fra -10 till +40 grader C
IP65
Kontinuerlig maks. 1 komplett syklus/min
Farger Garasjeporter
Fargen på en industriport er selvfølgelig svært avgjørende for bygningens totalinntrykk.
Alle Ecolid industriporter kles med stålplate.
SOLV 045
RAL: 9006
Skogsgrønn 874
Nærmeste RAL 6003
Gråhvit 022
nærmeste RAL 7044
BLÅ 558
RAL: 5009
Blygrå 036
nærmeste RAL 7024
Hvit 010
nærmeste RAL 9010
Rød 758
nærmeste RAL 3009
Antrasittgrå 035
nærmeste RAL 7016
Grafitt 044
nærmeste RAL 9007
Sjokoladebrun 434
nærmeste RAL 8017
Svart 015
nærmeste RAL 9005
Malinglagenes oppbygning
- Stålplate
- Sinksjikt
- Passiviseringssjikt
- Grunning (primer)
- Polyesterlakk 10 µm
- Baksidemaling 10 µm
Prosjektveiledning Garasjeport

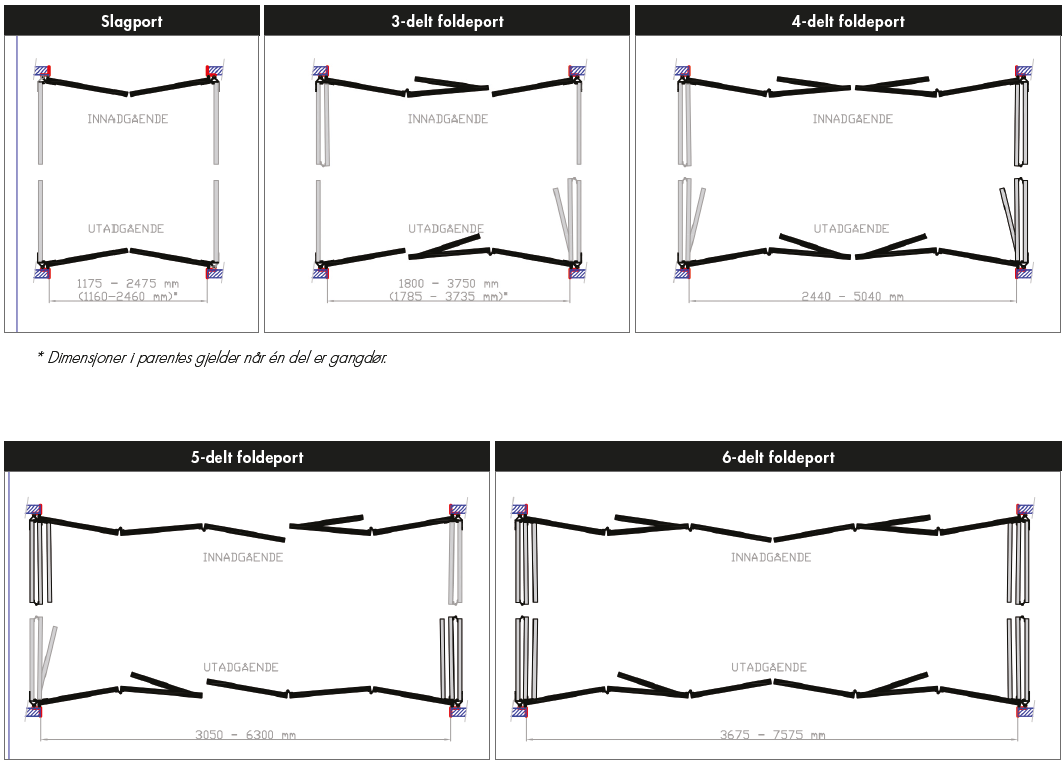

Åpningsalternativ
*Målene i parentes gjelder noen ganger for gangdør.

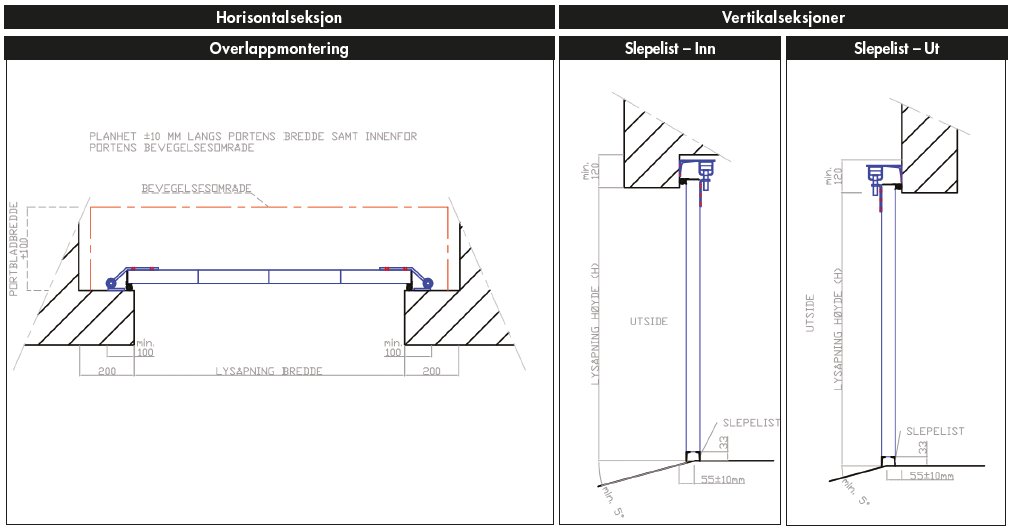

Innfesting samt tilkobling i portåpningen
Ecolid Garasjeport produseres med overlappingsmontering og slepelist som tetning mot gulv.
Maks høyde = 6005 mm (4600)
En del som gangdør = 3200 mm
(Målene i parentes gjelder ved slagport.)
Overlappingsmontering for Garasjeporter

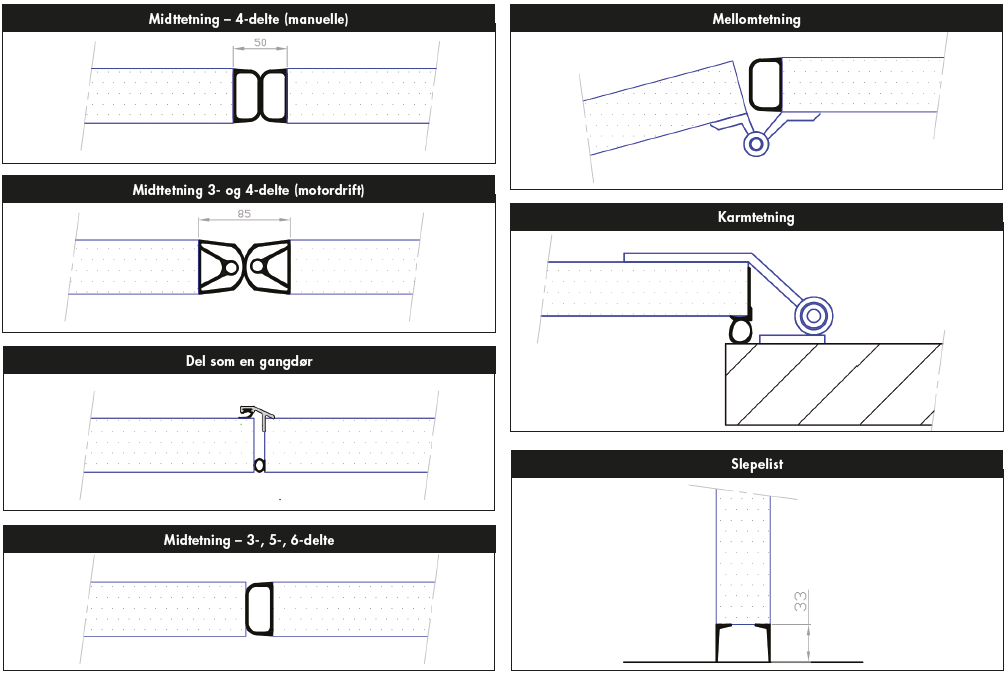

Tetningslister for slagporter og Garasjeporter
Prosjekteringsveiledning (PriDrive)

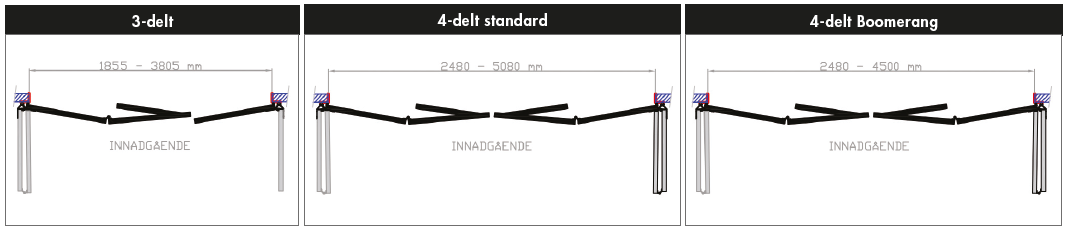

Åpningsalternativer:
Innbyggingsmål:

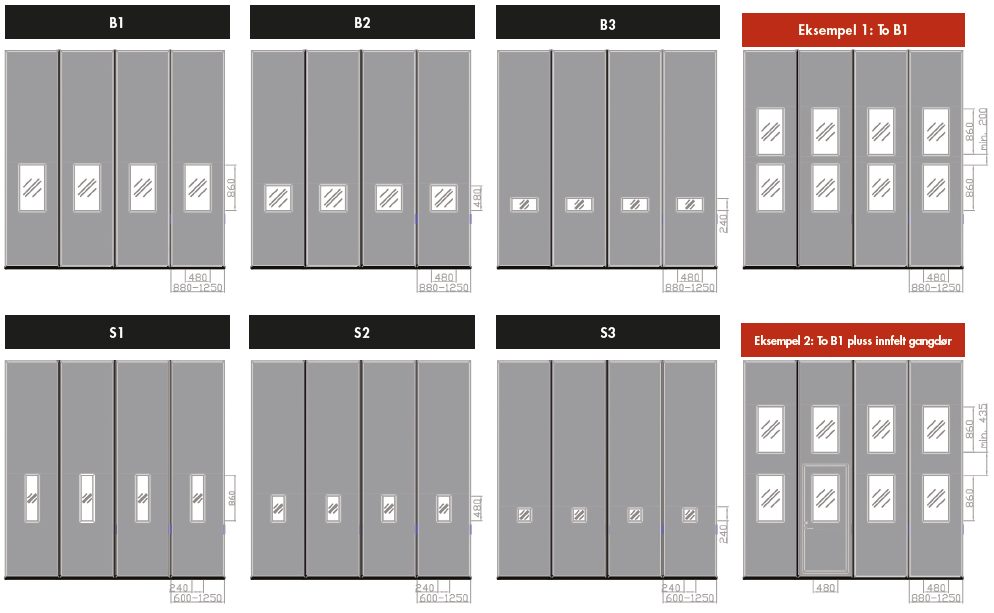

Vindu folderporter, industriporter
Ecolid Garasjeport kan utstyres med tolags isolerglassvindu. Dere kan velge mellom seks ulike vindustyper i vårt standardsortiment, men kan også få dem i spesialmål på bestilling. Plassering og antall er fritt så lenge man holder seg til målene som er angitt nedenfor.
Standard brysthøyde = 1070 mm
Vindu type B1
Miljøerklæring – Ecolid Garasjeporter
Beskrivelse av selskap og produkt
Selskapet:
Med over 45 års solid erfaring, er Prido en av de ledende aktørene i sin bransje.
Selskapet jobber med utforming, utvikling, produksjon og markedsføring av industriportløsninger for bedrifter og andre portbrukere i Norden og Nord-Europa.
Målet er å levere bransjens beste og mest markedstilpassede utvalg.
Miljøkoordinator :
Selskapets miljøpolicy ligger på hjemmesiden. Den oppdateres jevnlig.
Produktene:
Ecolid-porten er en Garasjeport av prosesslaminert sandwichkonstruksjon. Rammeverket består av aluminiumprofiler med stålforsterkninger. Rammen fylles med isocyanat og polyol som danner en polyuretanisolasjon. Inn- og utsiden består av varmgalvanisert stålplate. Produksjonen skjer ved hovedkontoret i Tråvad utenfor Vara. Portens levetid beregnes til minst 25 år. Angitt levetid gjelder under forutsetning av at produktene brukes under forholdene de er ment for. Større skader i malingssjiktet som også skader galvaniseringssjiktene under, bør repareres. Ellers trengs kun vedlikehold i samsvar med vedlikeholdsinstruksene i brukerhåndboken for industriporten.
Innholdsdeklarasjon:
I tabellen under er innholdet i Ecolid oppgitt. Fordi portene måltilpasses for de enkelte kundene, varierer størrelsen.
Tabellen viser innholdet i den vanligste utførelsen – 4000 mm x 4000 mm med én vindusrad samt gangdør:
| Materiale | Mengde |
| Stål | 233,2 kg |
| Aluminium | 65 kg |
| Gummi | 19,9 kg |
| Plast | 0,1 kg |
| Polyuretan | 43 kg |
| Vindu | 7,2 kg |
| Annet | 0,2 kg |
| Totalt | 368,6 kg |
For ytterligere informasjon om komponentene som brukes, ta kontakt med produsenten.
Miljøprestasjonserklæring:
Informasjonen om produktenes miljøprestasjon er delt opp i en produksjonsdel og en bruksdel.
Produksjon:
Ressursbruk:
– Strømforbruk ca. 104 kWh/port.
Forurensende utslipp:
– Ingen målbare utslipp.
Annen informasjon:
– Farlig avfall: Noe avrenning forekommer ved rengjøring av polyol- og isocyanatmaskin. Dette håndteres av Stena Recycling destruktion. I gjennomsnitt har det oppstått ca. 150 kg per år, til sammenligning med de 192 tonn råvare som inngår i produksjonen.
– Annet avfall: Restprodukter i form av utskjæringer forekommer i produksjonen. Disse klassifiseres ikke som farlig avfall, men kan deponeres uten restriksjoner samt brukes til markisolering.
– Kjemikalier som brukes i produksjonen: Polyol, isocyanat, smeltelim.
Emballering:
– Innpakking gjøres på stativ. Stativet består av sidegavler i stål med trefot, distanser i form av treribber samt plastskive i underkant av portemballasjen. Bindes med plastbånd og treribber øverst på portstativet. Løst tilbehør pakkes i plastinnpakket pappeske.
Egenutslipp:
– Ingen kjente.
Gjenvinning:
Metallet kan materialgjenvinnes. Tre- og gummirester kan energigjenvinnes. Celleplastavfall deponeres uten begrensninger (kan ikke komposteres). Limrester kan forbrennes/deponeres.
